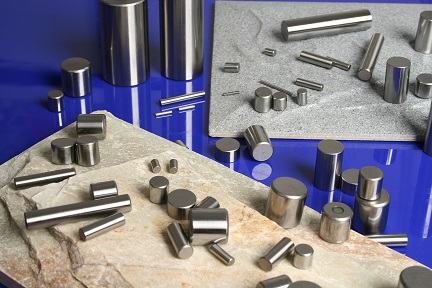

Rollenlager sind kurze zylindrische, verjüngte oder trommelförmige Rollen für Rollkörper-Rolllager. Es gibt hauptsächlich kurze zylindrische Walze, Doppelreihe sphärische Walze, sich verjüngende Rolle und Schubwalze und andere Strukturart.

Qingdao Fuqin International kann viele Arten von Walzen liefern, wie z. B. zylindrische Walzen, Nadelwalzen usw.

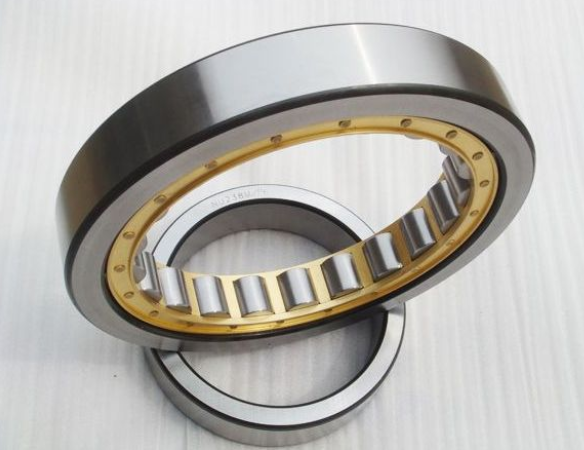

CYlindrical Roller

Diese Walzen werden hauptsächlich in verwendet Zylindrische Rollenlager, aber auch Walzenbaugruppen können direkt in Maschinen verwendet werden. Diese Art von Walzen wurde in der Größe standardisiert und ist als Rohstoffwalze für Design und Benutzerauswahl erhältlich.

LOng cYlindrical Roller

Diese Art von Walzen ist in zwei Arten unterteilt: mit Welle und ohne Welle. Es wird hauptsächlich für lange zylindrische Walzenlager verwendet, und die Rollenbaugruppe kann auch direkt in Maschinen verwendet werden.

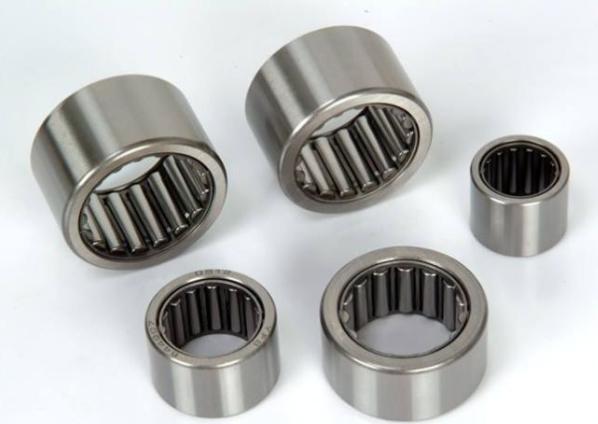

Nadelwalze

Diese Art von Walzen wird hauptsächlich in Nadelwalzenlagern, universellen Gelenknadelrollenlagern und Schubnadelrollenlagern verwendet, und Nadelwalzenanordnungen können auch direkt in Maschinen verwendet werden. Diese Art von Walzen wurde für die Auswahl der Konstruktion serialisiert. Nach den Bedürfnissen der Lagerstruktur sind die Formen der Enden der Nadelwalzen kegelförmigen, flachköpfigen, rundköpfigen usw.

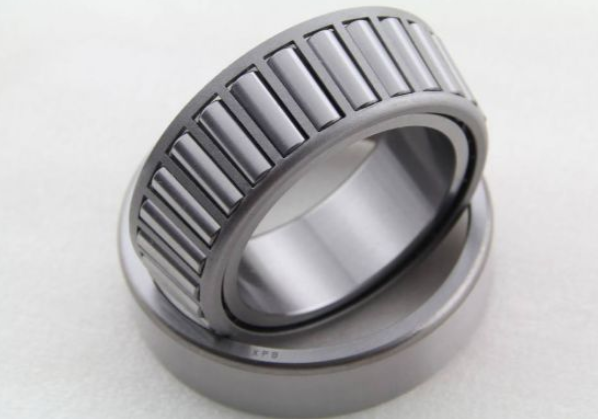

Sich verjüngende Rolle

Es ist ein kreisförmiger Kegelkegel, und sein Kegelwinkel beträgt normalerweise 1 ° bis 4 ° 20 ', und einige sind weniger als 1 ° oder mehr als 4 ° 20', meistens 2 °. Die Länge der Walze überschreitet im Allgemeinen nicht den doppelten Durchmesser des großen Endes der Walze. Diese Art von Walzen wird hauptsächlich in verjüngten Rollenlagern verwendet, und Rollen mit großen Kegelwinkeln werden im Grunde genommen in verjüngten Rollenlagern verwendet.

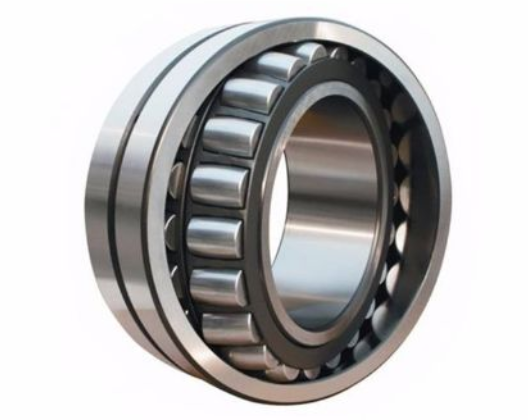

Sphärische Walze

Die Rollfläche der Walze ist kugelförmig. Lager mit dieser Art von Walzen haben eine Selbstausrichtungsleistung und können großen Lasten standhalten. Kugelwalzen werden in asymmetrische Art und symmetrische Form unterteilt. Im Allgemeinen ist die große Endfläche der asymmetrischen Form eine kugelförmige Oberfläche, und die beiden Enden der symmetrischen Form sind flache Endoberflächen. Symmetrische kugelförmige Walzen haben eine bessere Leistung, während asymmetrische Elemente beseitigt werden. Diese Walzen werden in kugelförmigen Rollenlagern und Schubkugelwalzenlagern verwendet.

Individuelle Walzen

Qingdao Fuqin kann auch maßgeschneiderte Service gemäß den Kundenzeichnungen anbieten.

Bitte kontaktieren Sie unsere Ingenieure, um weitere Walzendaten zu erhalten.
